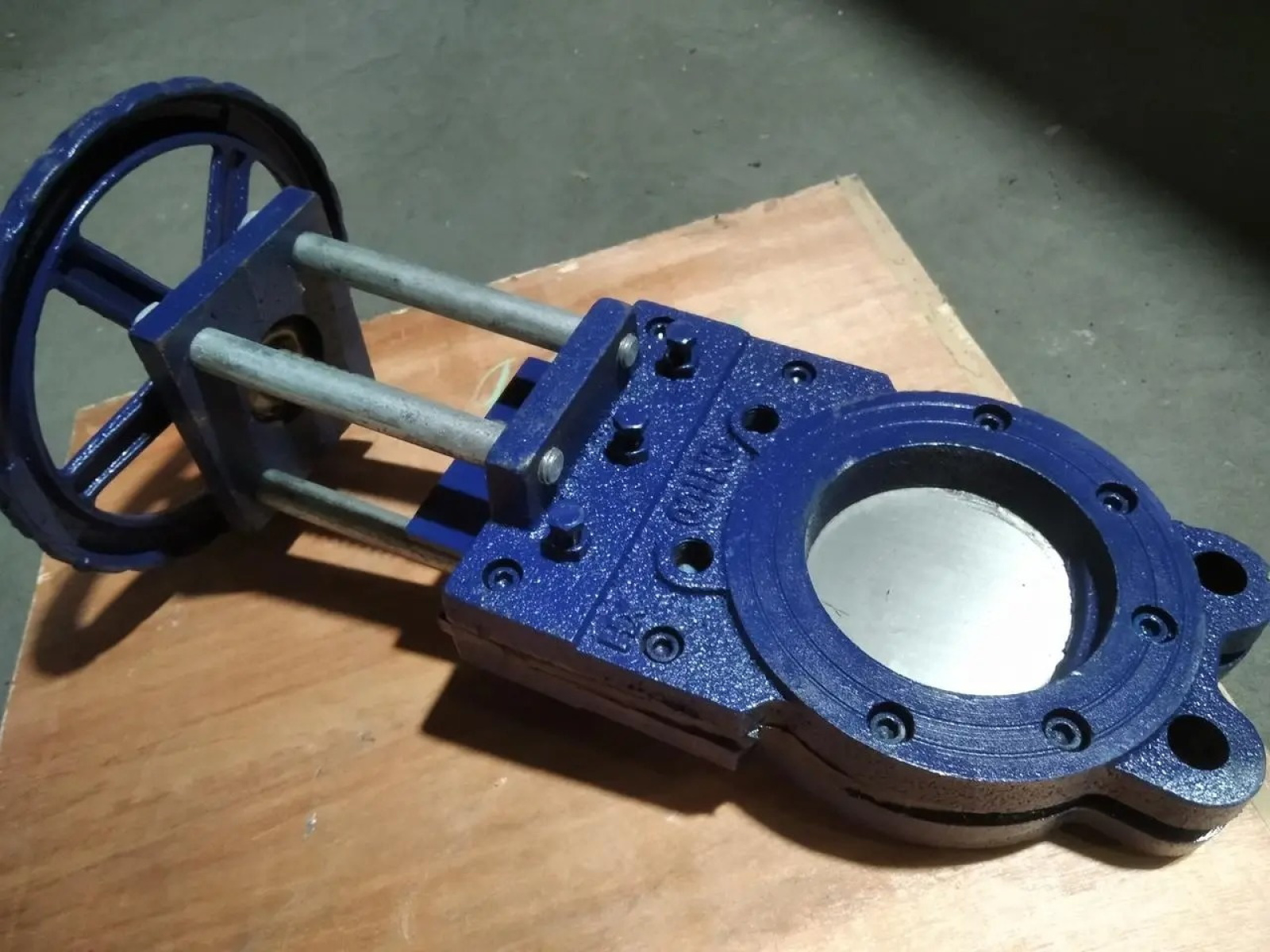

Шиберно-ножевые задвижки Ду 100: почему их ставят там, где обычная арматура «не выживает»

Задвижки шиберно-ножевые Ду 100 — это запорная арматура, которая проектировалась не для «чистой воды из учебника», а для реальных промышленных условий, где в трубопроводе может идти всё что угодно: от сточных вод до густой пульпы с твёрдыми включениями. Их ключевая задача проста до предела — быстро и надёжно перекрыть поток, не пытаясь при этом быть «универсальным регулятором».

Диаметр Ду 100 (условный проход 100 мм) делает такие задвижки типовым решением для средних трубопроводных систем. Это не магистральный гигант и не бытовая арматура — это рабочая лошадка, которая чаще всего живёт в цехах, насосных станциях и промышленных узлах.

Особенность этого типа оборудования в том, что оно не «борется» со средой, а пропускает её при открытии и жёстко отсекает при закрытии. Без попыток сгладить поток или поиграть в точную регулировку — только функциональная механика, рассчитанная на тяжёлую эксплуатацию.

Конструкция и принцип работы без лишней теории

В основе конструкции лежит плоский нож (шибер), который двигается перпендикулярно потоку и буквально «разрезает» среду при закрытии. Это решение не случайное — именно такая геометрия позволяет справляться с загрязнёнными и вязкими потоками, где классические клапаны быстро теряют работоспособность.

Корпус задвижки может быть выполнен из стали, чугуна или нержавеющей стали, в зависимости от условий эксплуатации. Внутри всё подчинено одной логике — минимизировать сопротивление потоку и снизить вероятность заклинивания. Уплотнения чаще всего делают из эластомеров, PTFE или резины, чтобы компенсировать микронеровности и обеспечить герметичность.

Конструкция обычно включает несколько ключевых элементов:

корпус (чугун/сталь/нержавейка);
нож из нержавеющей стали;
уплотнительные элементы;
шток (выдвижной или невыдвижной);
привод (ручной, пневматический или электрический).

Принцип работы максимально прямолинейный: привод перемещает нож вниз, он перекрывает проходное сечение, поток останавливается. При обратном движении проход полностью освобождается. Никакой сложной гидродинамики — только механическое действие, которое и ценится в промышленности за предсказуемость.

Где реально применяются задвижки Ду 100

Если смотреть на практику, шиберно-ножевые задвижки Ду 100 встречаются там, где обычная запорная арматура быстро превращается в расходник. В первую очередь это системы водоотведения и канализации, где в потоке постоянно присутствуют включения, осадки и прочие «сюрпризы» эксплуатации.

В химической и горнодобывающей промышленности их используют для работы с агрессивными и абразивными средами. Там важна не столько идеальная герметичность, сколько способность оборудования не заклинить после нескольких циклов работы. В этом плане шиберный нож показывает себя предсказуемо стабильно.

Также такие задвижки активно применяются в целлюлозно-бумажной отрасли и пищевых производствах, где транспортируются вязкие массы. Да, условия разные, но логика одна — поток сложный, и обычные механизмы с ним долго не живут.

Плюсы и ограничения, о которых важно знать заранее

У шиберно-ножевых задвижек Ду 100 есть чётко выраженный характер: они не пытаются быть идеальными во всём, зато уверенно работают в своём сегменте. Это оборудование, которое ценят за простоту и выживаемость в тяжёлых условиях.

Сильные стороны можно свести к следующему:

уверенное перекрытие потока с твёрдыми включениями;
минимальное гидравлическое сопротивление в открытом положении;
простая конструкция и ремонтопригодность;
стабильная работа в загрязнённых средах.

Но есть и обратная сторона. Эти задвижки не предназначены для тонкой регулировки потока — только два режима: «открыто» и «закрыто». Кроме того, при сильной абразивной нагрузке уплотнения со временем изнашиваются, а уровень герметичности в ряде исполнений уступает более дорогим типам арматуры.

Ирония здесь простая: чем проще устройство, тем лучше оно работает в грязных условиях, но тем меньше от него стоит ждать «лабораторной точности».

Варианты исполнения и как выбирают подходящую модель

На практике задвижки Ду 100 выпускаются в нескольких конструктивных вариантах, и выбор зависит не столько от желания, сколько от условий эксплуатации. Разница может быть критичной, особенно если речь идёт о химии или абразивных средах.

Чаще всего встречаются исполнения с выдвижным или невыдвижным штоком, а также с различными типами привода — от ручного маховика до пневматических и электрических систем. В промышленных линиях автоматизация постепенно вытесняет ручные решения, но полностью их не заменяет.

Также важно учитывать тип уплотнения и направление потока. В некоторых конструкциях задвижка работает только в одном направлении давления, и это критический параметр при проектировании системы. Ошибка здесь обычно обходится дорого — в прямом смысле, через простой оборудования.

Итоги

Шиберно-ножевые задвижки Ду 100 — это не про «универсальность», а про устойчивость в сложной среде. Они не претендуют на роль высокоточной арматуры, зато уверенно справляются там, где поток больше похож на смесь жидкости и механических включений.

Их выбирают не за изящество конструкции, а за предсказуемость поведения в реальных условиях. И в промышленности это зачастую важнее любых теоретических преимуществ.

Если упростить: это тот случай, когда устройство не пытается быть лучше всех, а просто стабильно делает свою работу — и именно поэтому его продолжают ставить в самых разных системах.
