Ядерное топливо прибудет на Белорусскую АЭС уже к концу года. Из центра Сибири до Островца ему нужно будет преодолеть по железной дороге более 3,5 тысяч километров, чтобы в 2019 году можно было сделать начальную загрузку и запустить первый энергоблок. Росатом показал, где и как производят партию ядерного топлива для Беларуси.

Поставщиком ядерного топлива для АЭС в Островце выступит Россия, соглашение с Топливной компанией Росатома «ТВЭЛ» было подписано в конце прошлого года. На топливе «ТВЭЛ» работает каждый шестой энергетический реактор в мире. Российским ядерным топливом для реакторов ВВЭР обеспечиваются атомные станции не только в России, но и в Венгрии, Словакии, Чехии, Болгарии, Иране, Армении, Украине, Финляндии, Индии, Китае.

Беларусь станет для «ТВЭЛ» 15-й страной в географии поставок ядерного топлива. Производить его могут на двух предназначенных для этого площадках «ТВЭЛ» — под Москвой в Электростали или в Новосибирске. Топливо для первой загрузки решили делать на Новосибирском заводе химконцентратов, несмотря на то что географически оно дальше от белорусской границы, чем Машиностроительный завод (ПАО «МСЗ») в Электростали.

Новосибирский завод химконцентратов — крупнейшее предприятие ядерно-топливного цикла России. Около 6% энергетических реакторов мира работают на топливе, изготовленном на НЗХК. Ещё завод известен как единственный в стране производитель металлического лития и соединений на его основе. Его продукция покрывает 70% от мирового потребления Лития-7. Предприятие входит в структуру топливной компании ТВЭЛ госкорпорации «Росатом».

История НЗХК началась в 1948 году, когда площадку для автомобильного завода в Калининском районе Новосибирска передали под строительство предприятия оборонного назначения. В 1951-м здесь выпустили первую продукцию. Предполагалось, что основной задачей завода будет изготовление топливных элементов для советских АЭС и исследовательских реакторов, однако предприятие стремительно развивалось и осваивало новые направления. Сегодня это высокотехнологичный производственный комплекс, чья продукция востребована не только в России.

производство ядерного топлива для атомной электростанции

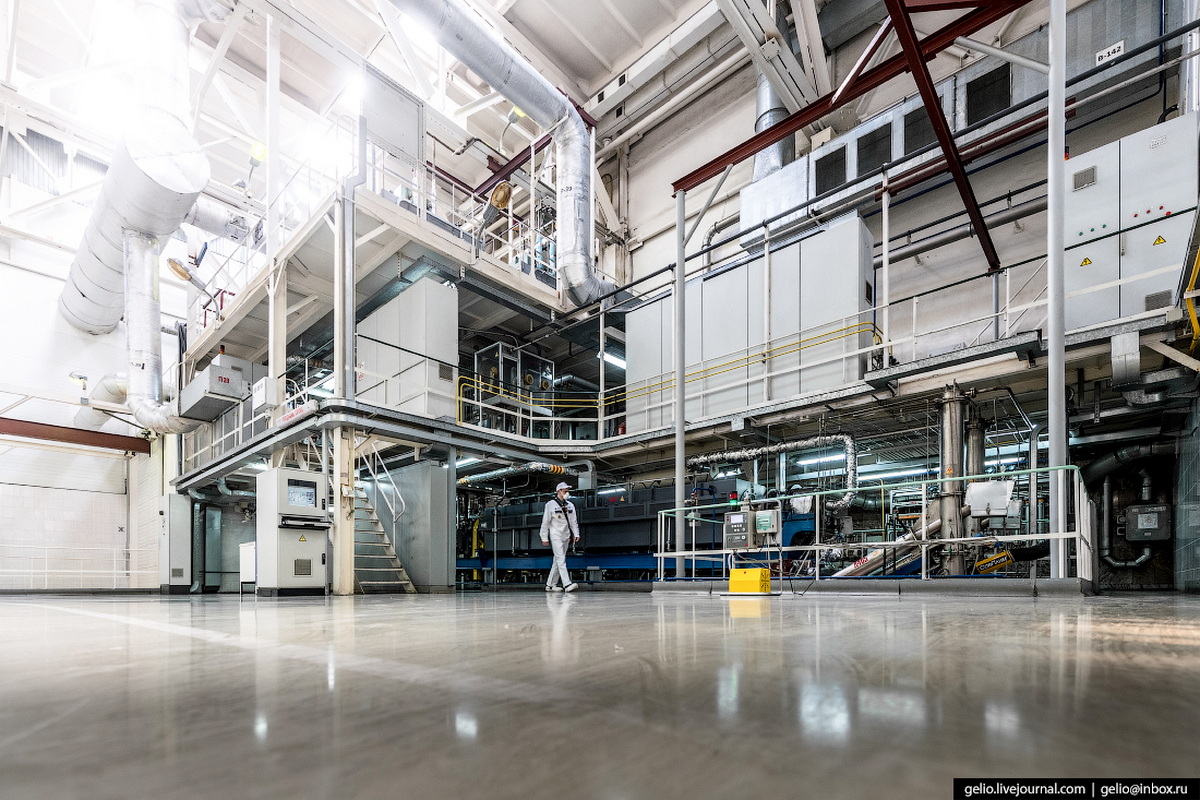

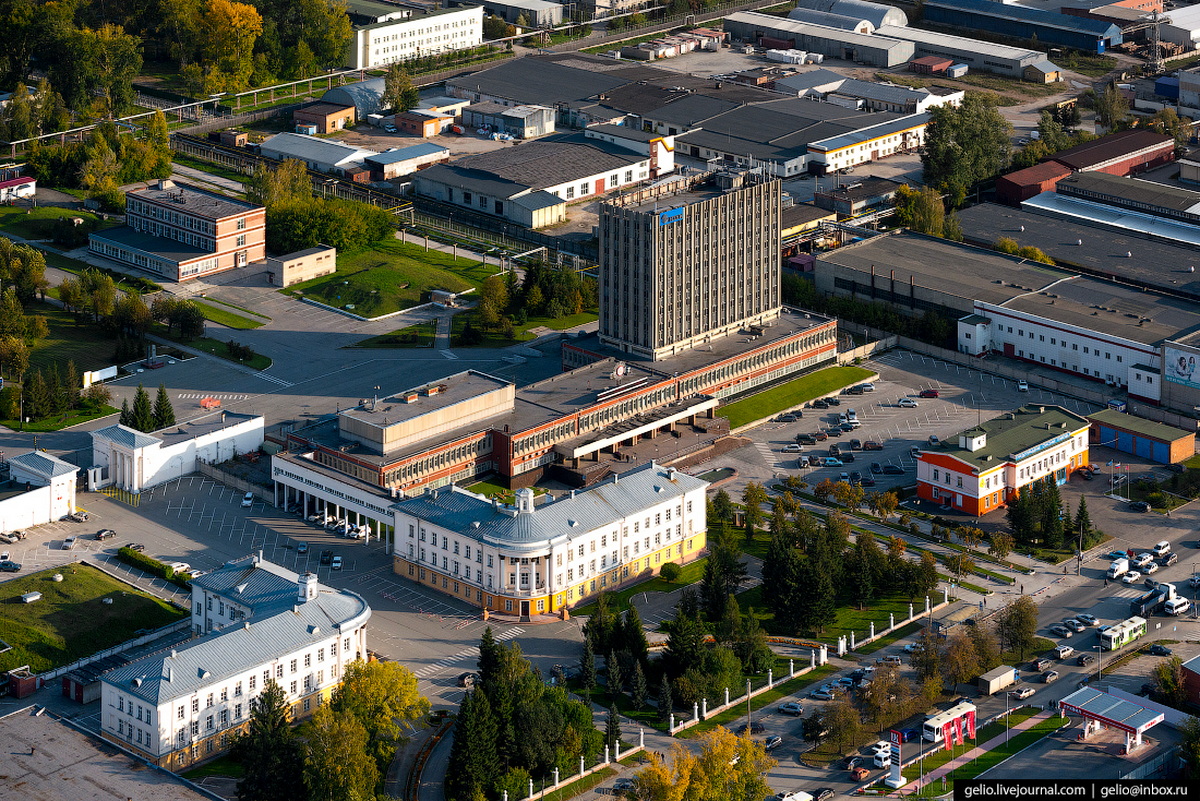

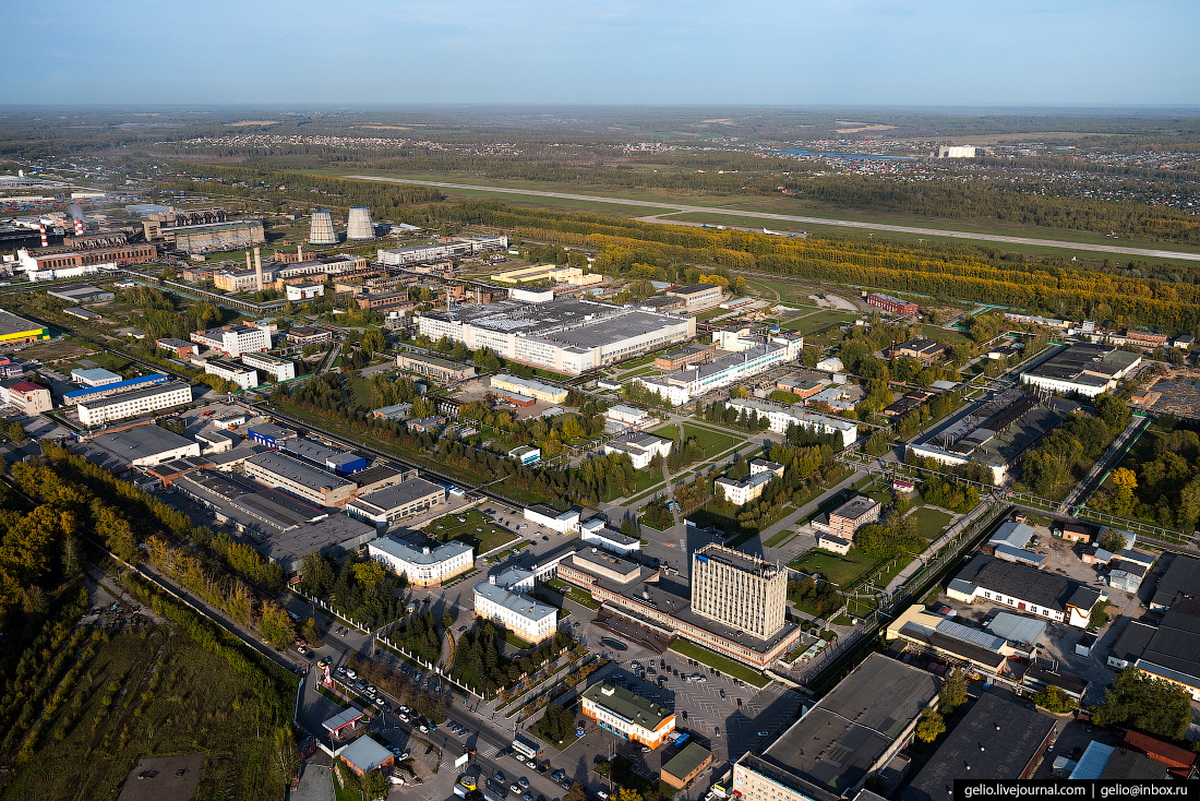

Площадь предприятия — 120 гектаров. Здесь расположены 9 цехов, в которых трудятся 1350 человек. Основной вид деятельности завода — выпуск топлива и материалов для атомной отрасли. Ещё здесь производят литий и его соединения, а также цеолитные катализаторы для нефтегазопереработки и нефтехимии. НЗХК много раз становился обладателем престижных наград за качество продукции.

производство ядерного топлива для атомной электростанции

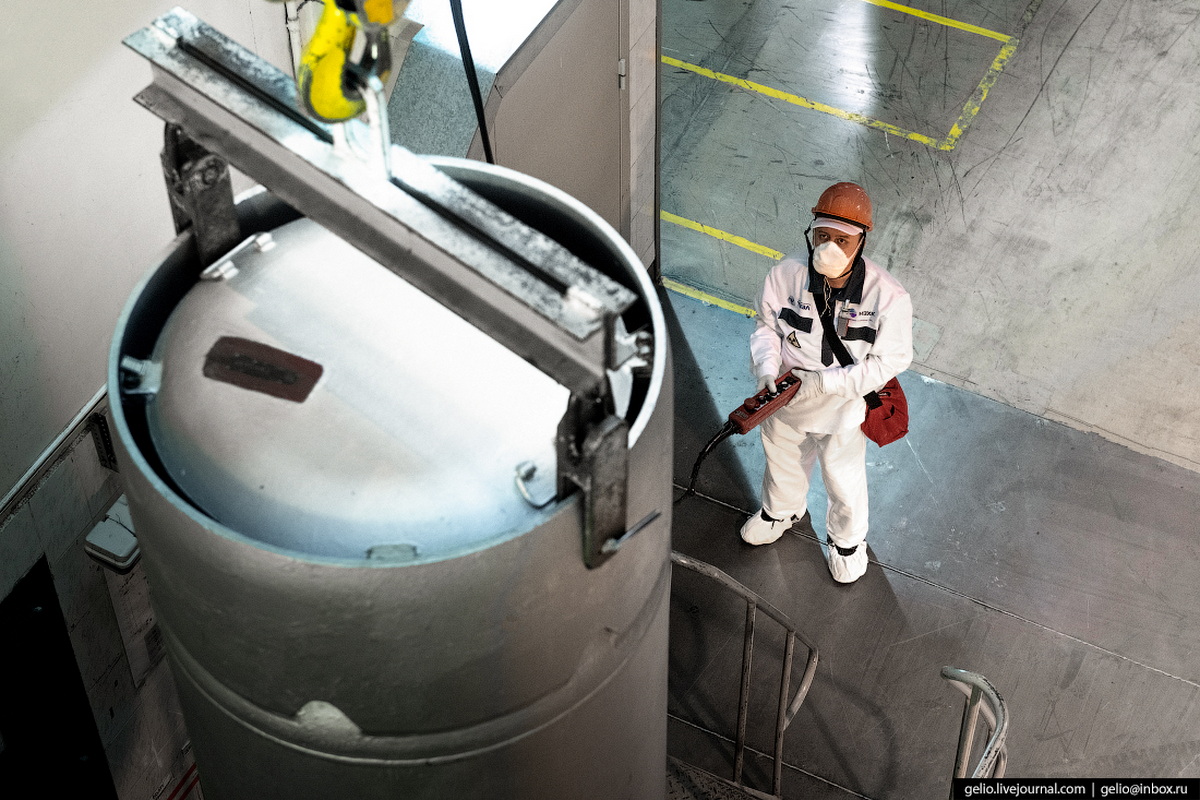

Технологическая цепочка производства топливных таблеток для твэлов (тепловыделяющих элементов) начинается с изготовления порошка диоксида урана. Его делают из обогащённого гексафторида урана, который поступает на завод в стальных контейнерах.

производство ядерного топлива для атомной электростанции

Чтобы получить диоксид урана, сырьё подвергают высокотемпературному пирогидролизу, обрабатывают гидроксидом аммония, а выпавший осадок отфильтровывают и обжигают.

производство ядерного топлива для атомной электростанции

Производство ядерных топливных таблеток — долгий и сложный процесс, который включает подготовку пресс-порошка, прессование, спекание, шлифование и контроль качества.

производство ядерного топлива для атомной электростанции

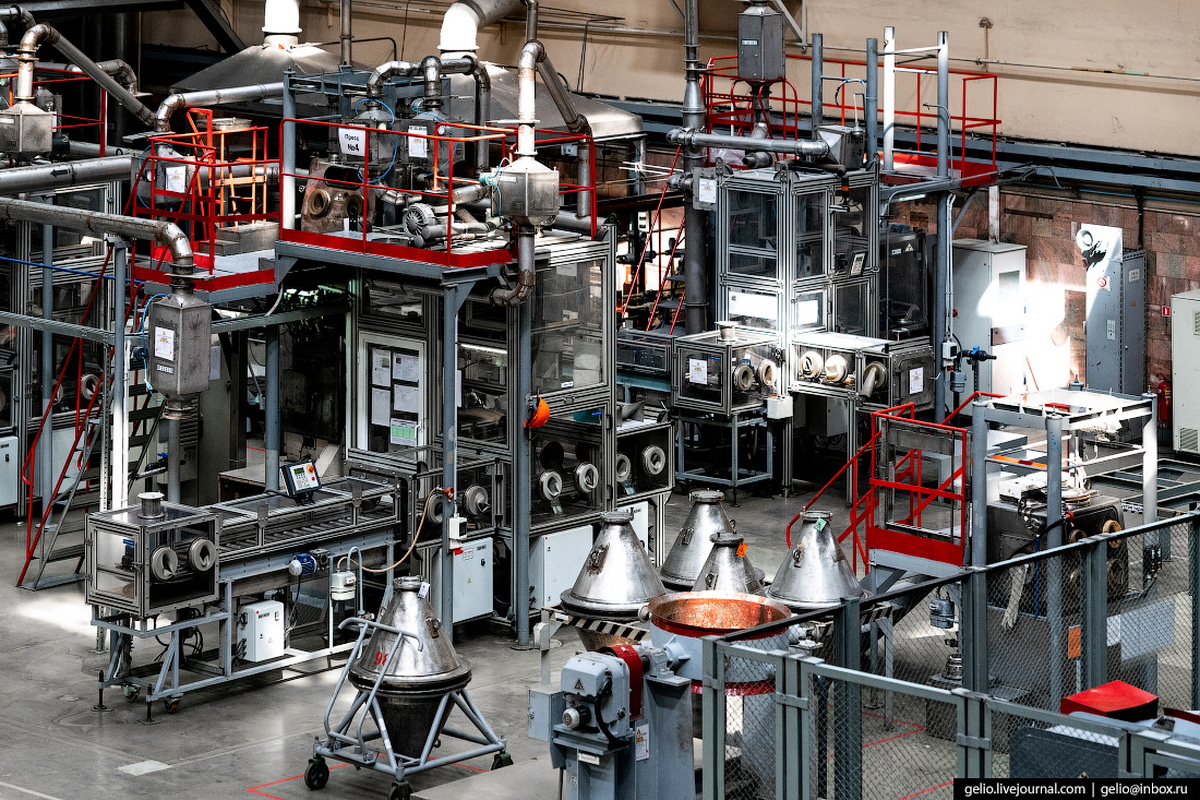

Порошок диоксида урана хранится в биконических контейнерах. В них же его перемешивают до однородной смеси с пластификатором с помощью смесительного станка. Добавка помогает таблетке лучше спрессовываться.

производство ядерного топлива для атомной электростанции

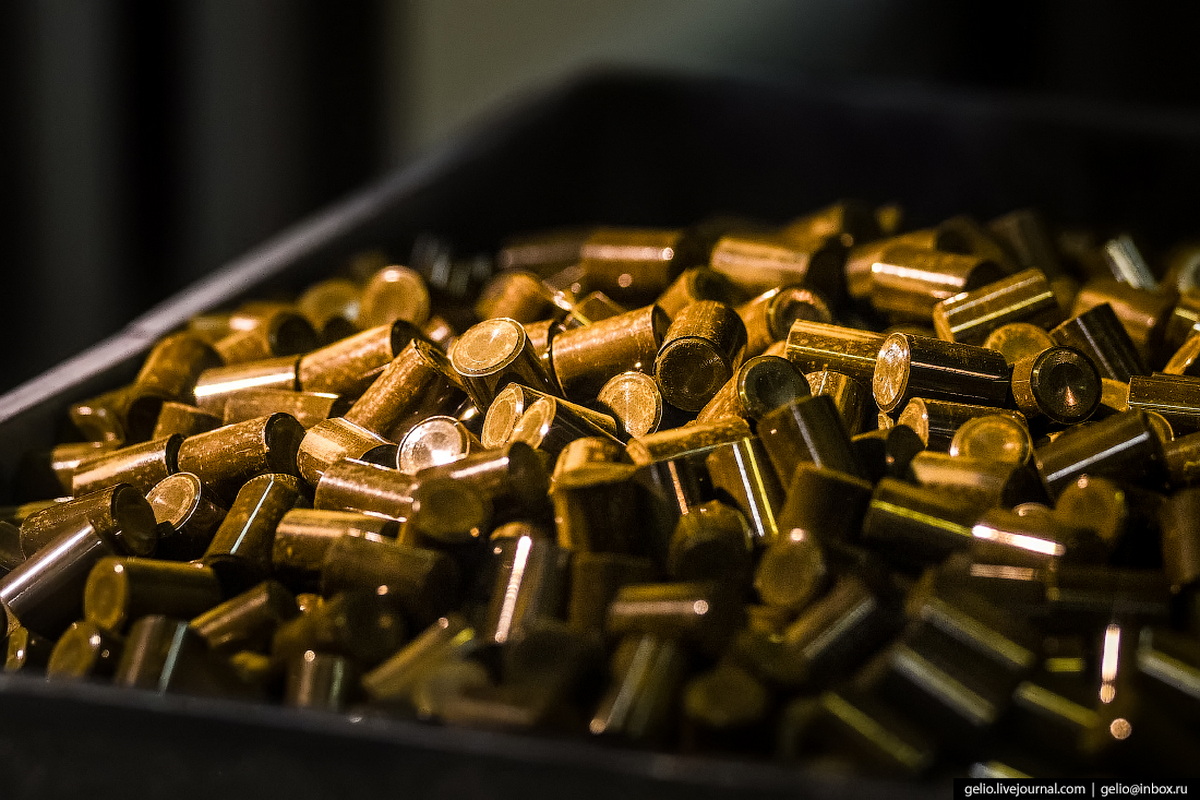

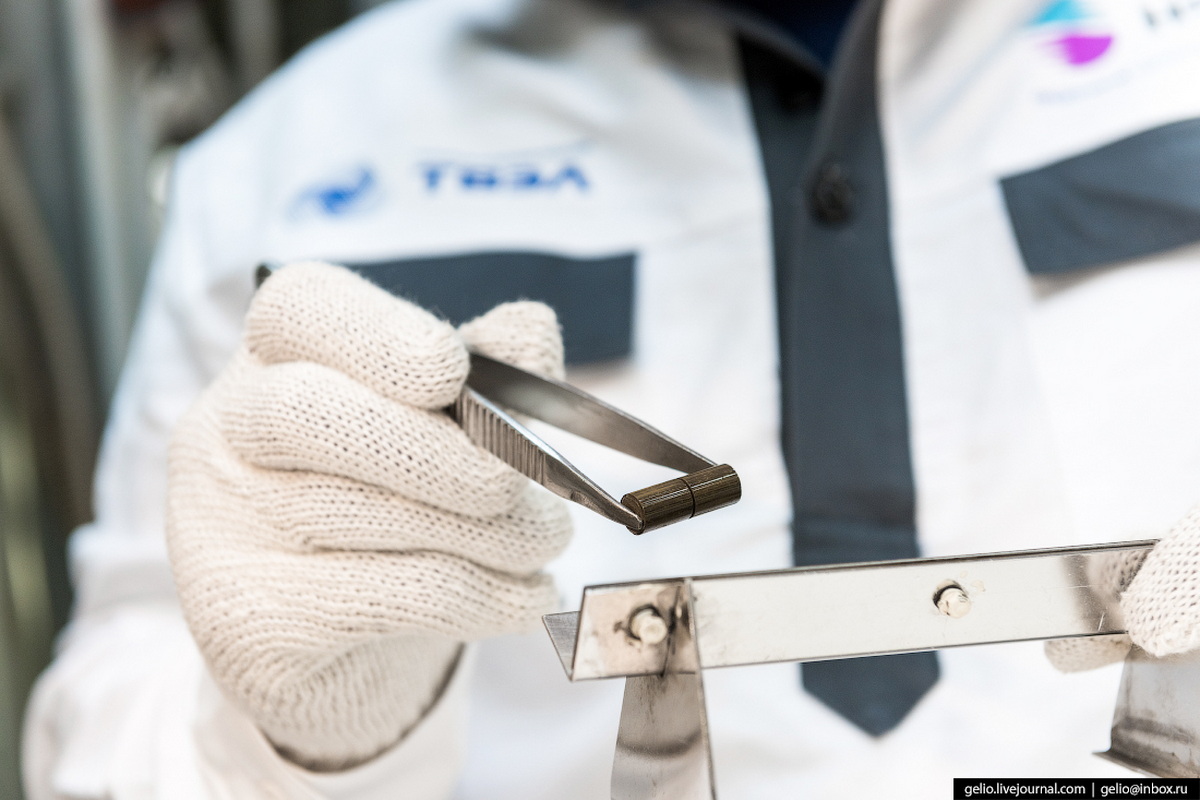

Одна таблетка весом 5 грамм по энергии тепловыделения равна 640 килограммам древесины, 400 килограммам каменного угля, 360 кубическим метрам природного газа и 350 килограммам нефти.

производство ядерного топлива для атомной электростанции

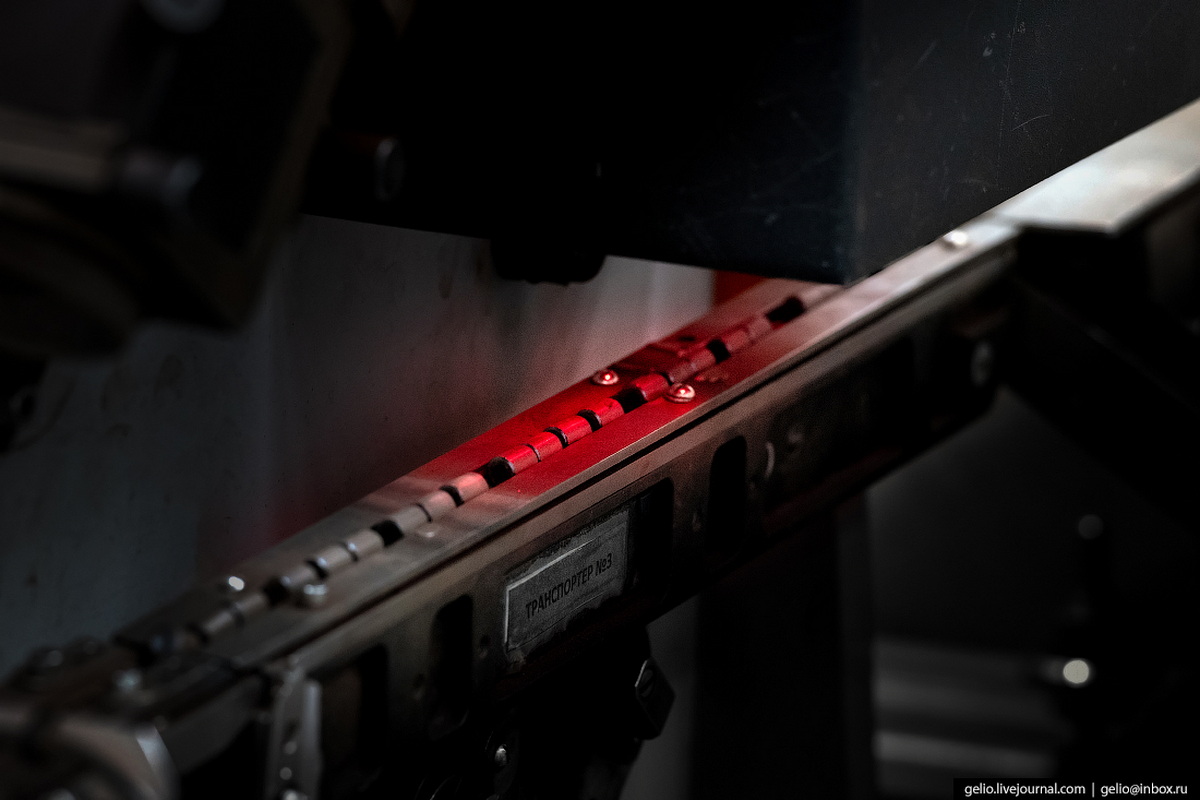

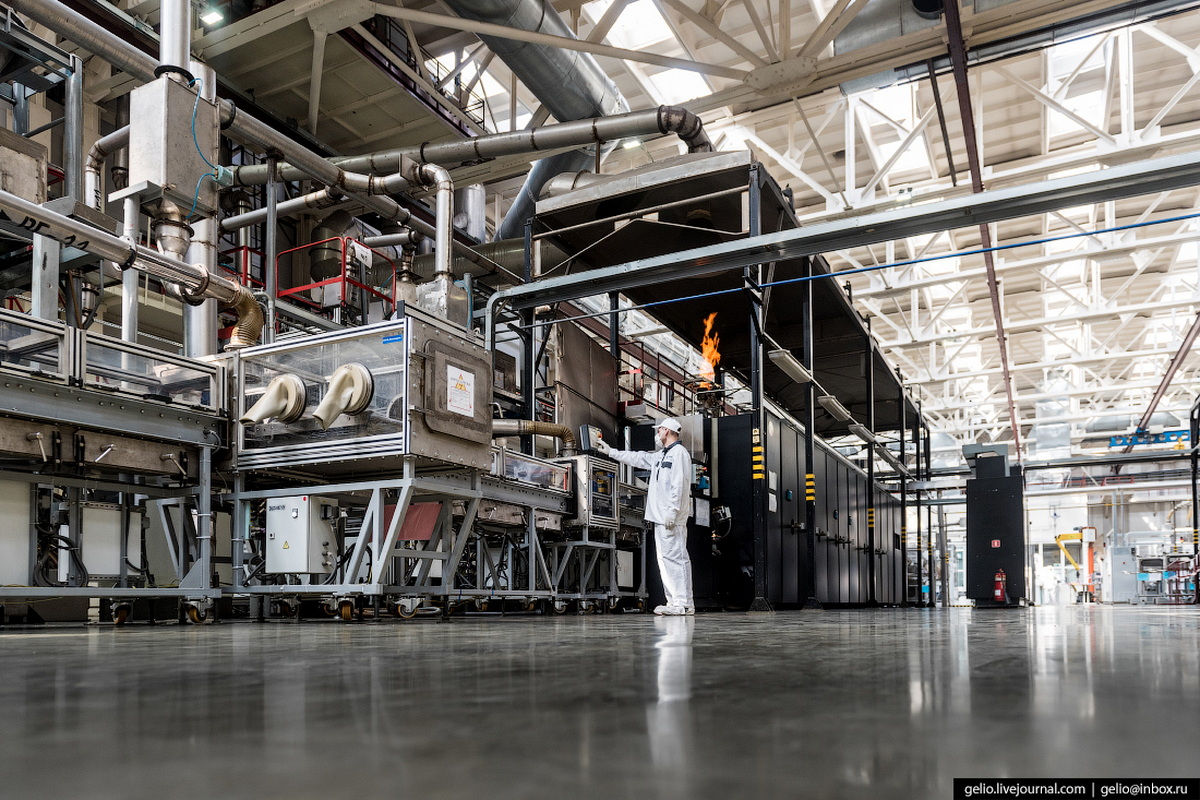

После прессования топливные таблетки попадают в печи, где их спекают в водородной восстановительной среде при температуре 1750 градусов. На это уходит больше 20 часов.

производство ядерного топлива для атомной электростанции

После охлаждения таблетки отправляются на шлифовку, это нужно для того чтобы подогнать их под размер трубчатой оболочки.

производство ядерного топлива для атомной электростанции

Сотрудник готовит специальную тару для расфасовки таблеток.

производство ядерного топлива для атомной электростанции

Последний этап — производственно-технический контроль. Таблетки ядерного керамического топлива осматривают, проверяют их плотность, содержание урана и примесей, а также термическую стабильность.

производство ядерного топлива для атомной электростанции

В год на предприятии производят более 600 тонн топливных таблеток.

производство ядерного топлива для атомной электростанции

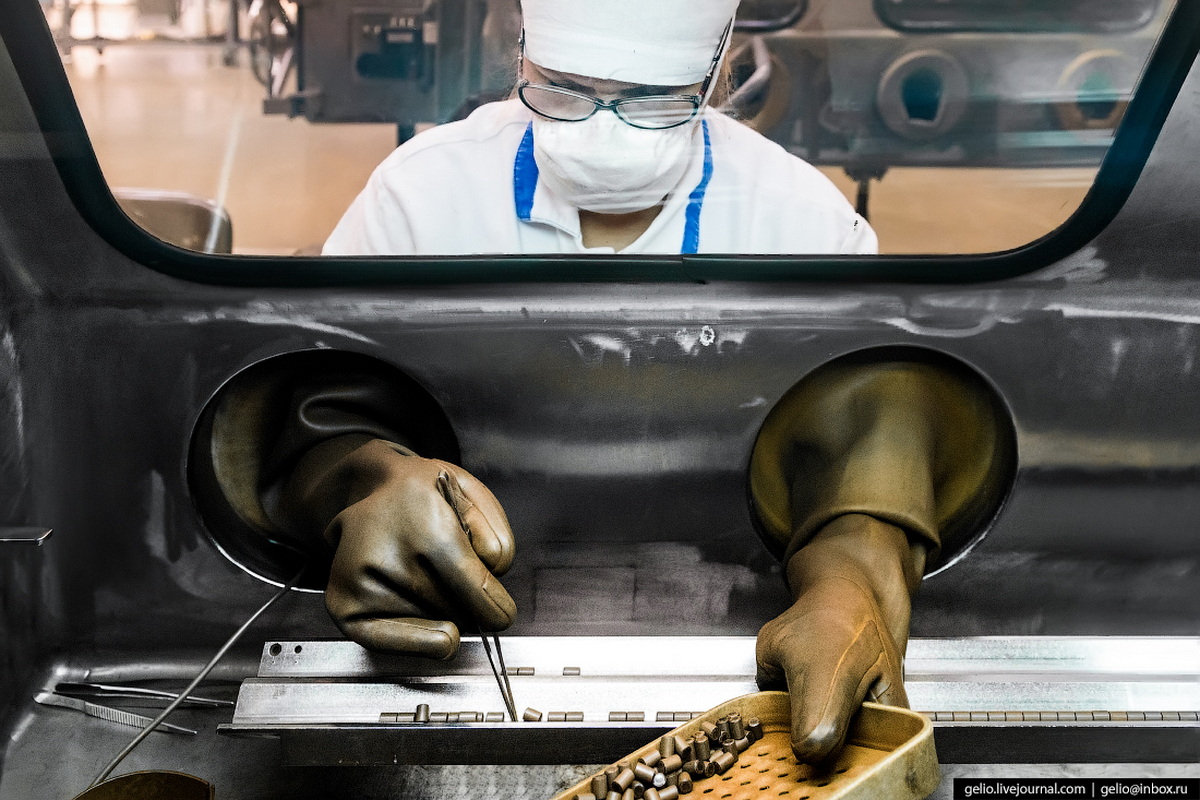

Все работы ведутся в герметичных боксах через специальные перчатки.

производство ядерного топлива для атомной электростанции

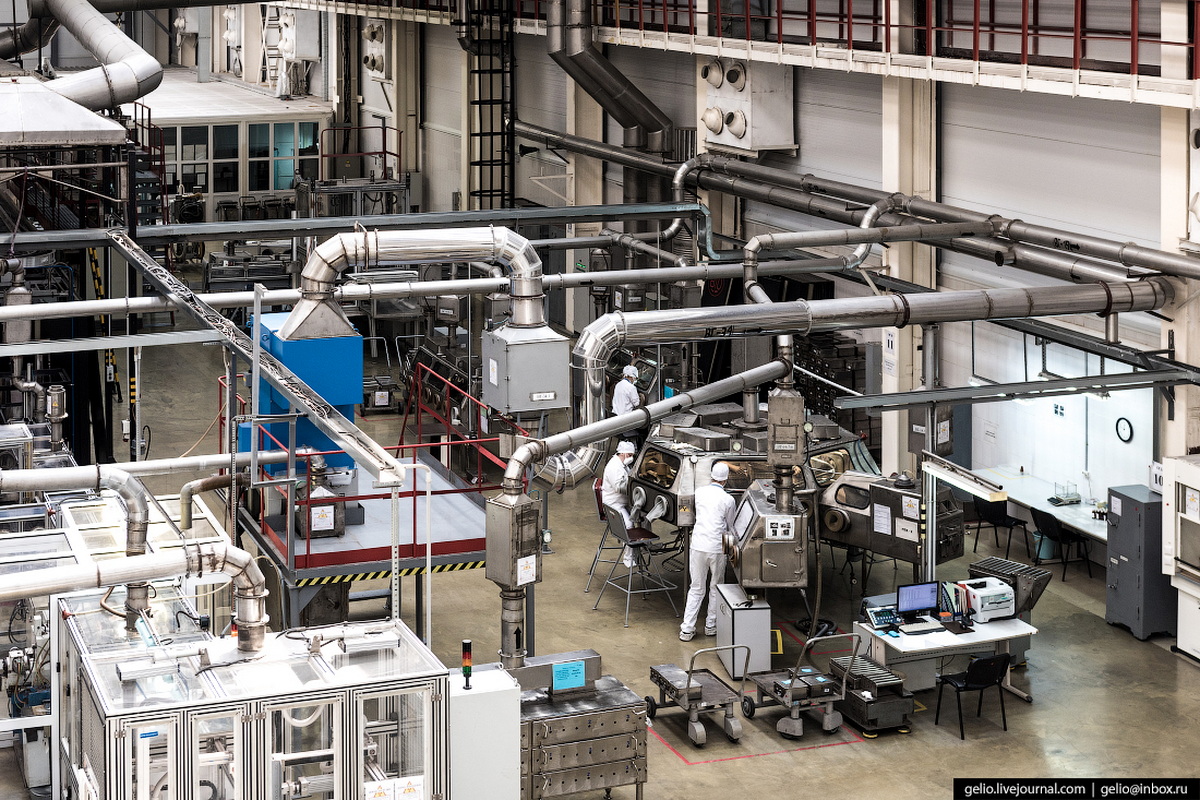

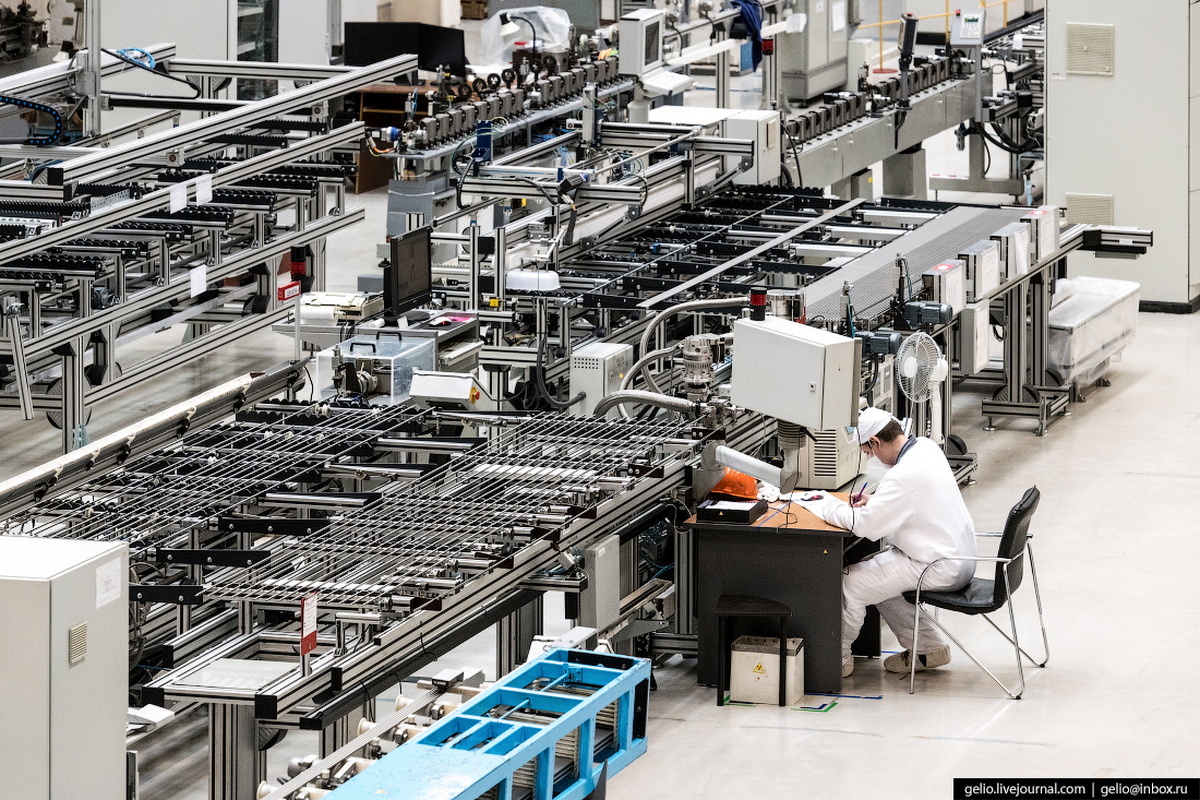

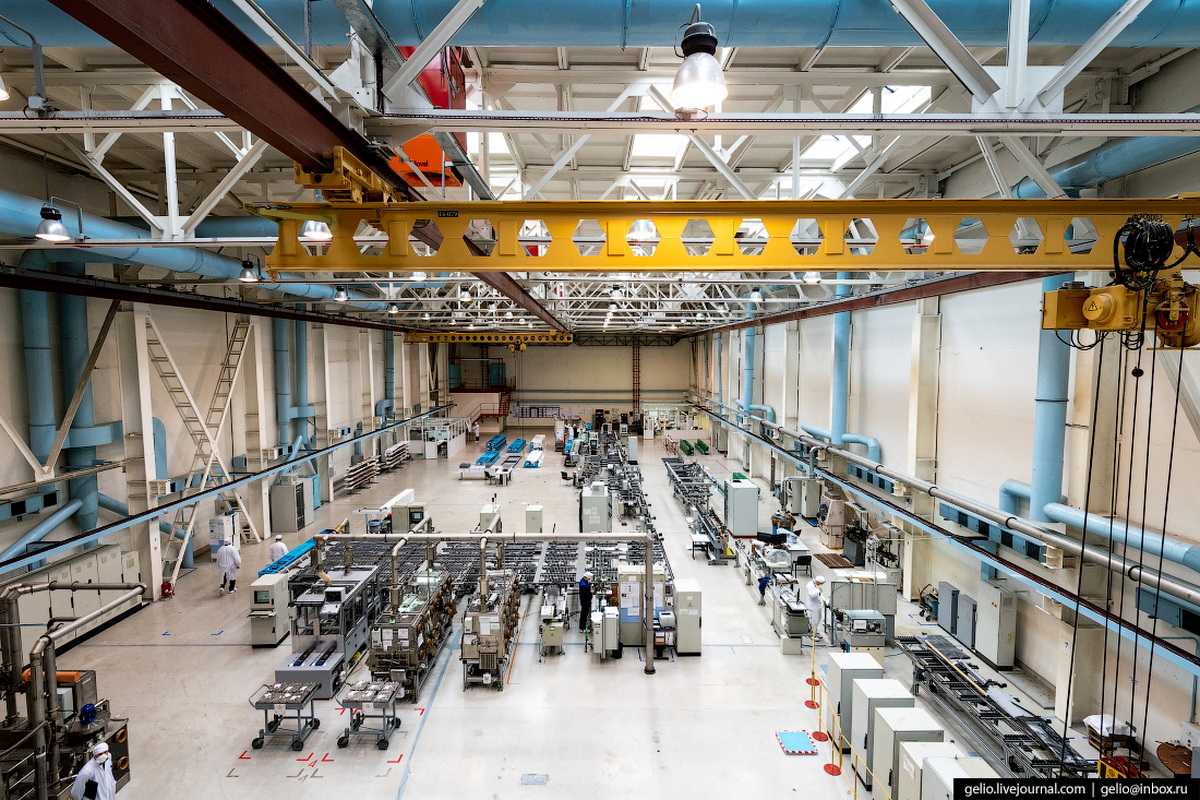

Это автоматизированная линия, на которой производят тепловыделяющие элементы. По сути, она представляет собой единый комплекс, в котором технологические и контрольные операции объединены со средствами сбора информации.

производство ядерного топлива для атомной электростанции

Чтобы улучшить теплоотдачу оболочки твэла, его свободный объем заполняется гелием и герметизируется с помощью специальных заглушек.

производство ядерного топлива для атомной электростанции

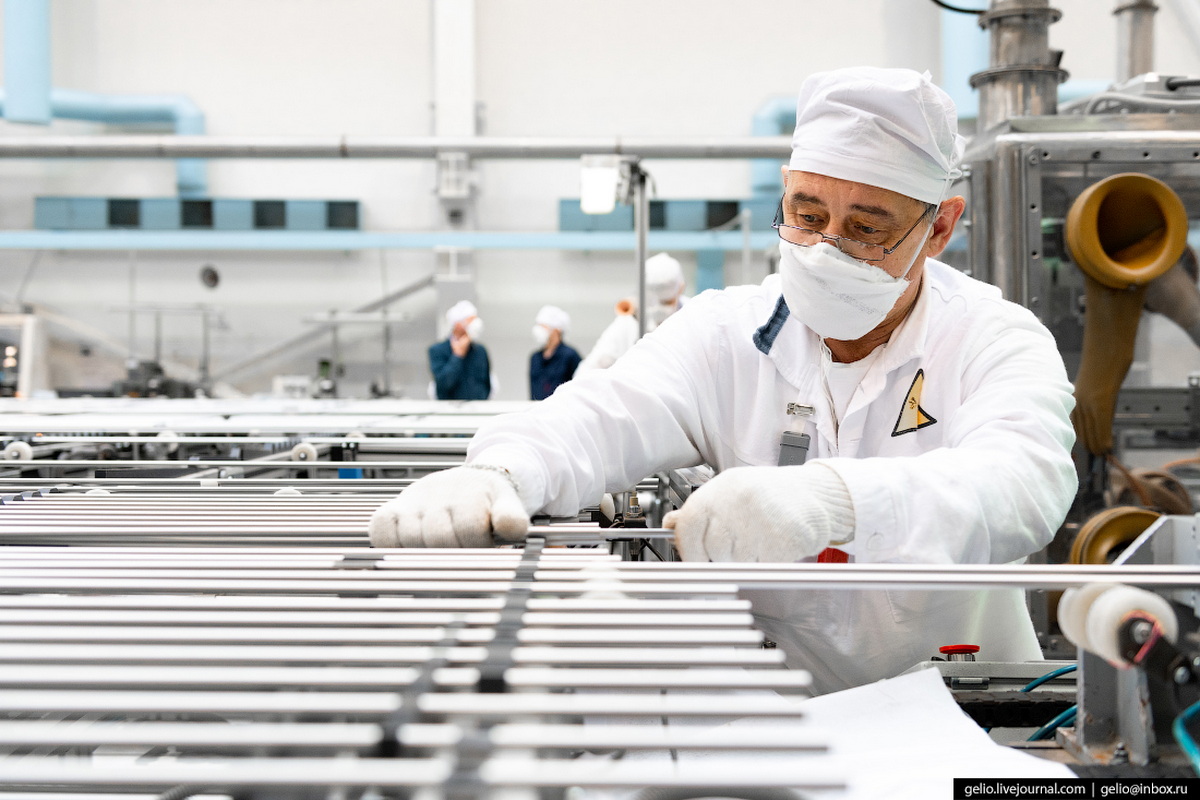

Здесь трубки заполняют таблетками диоксида урана.

производство ядерного топлива для атомной электростанции

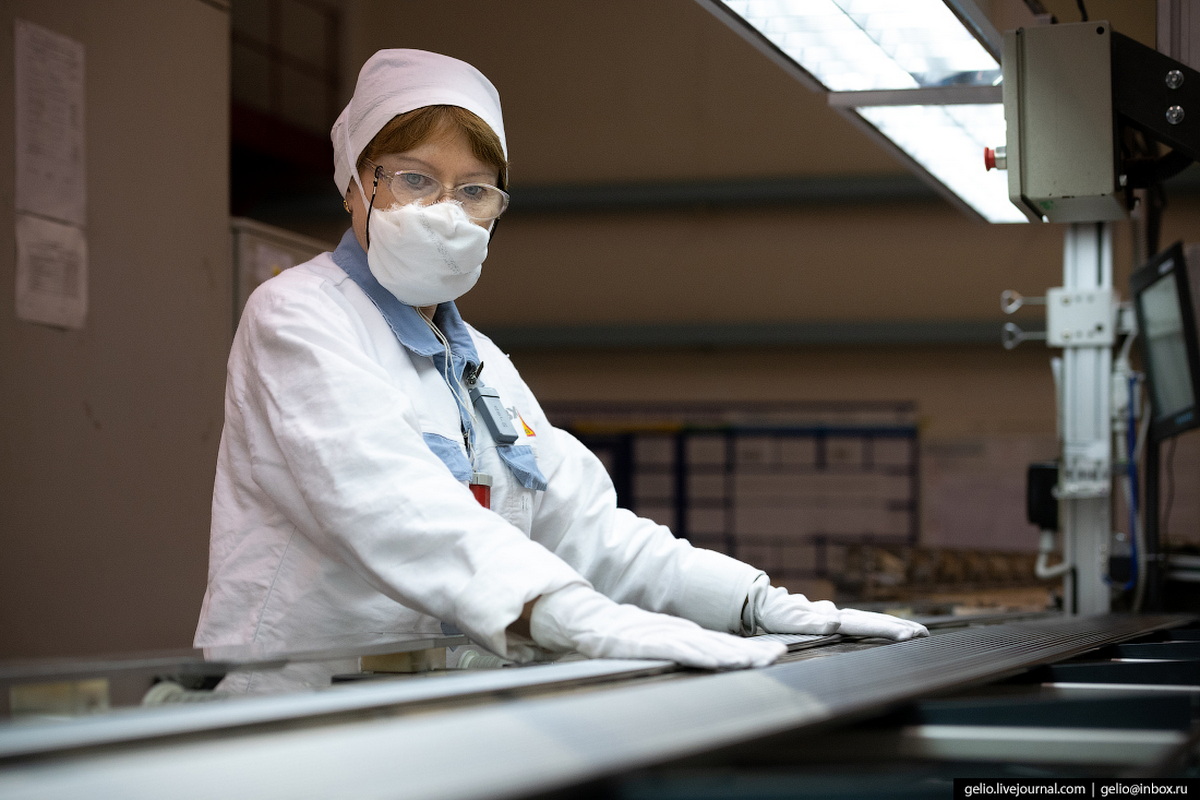

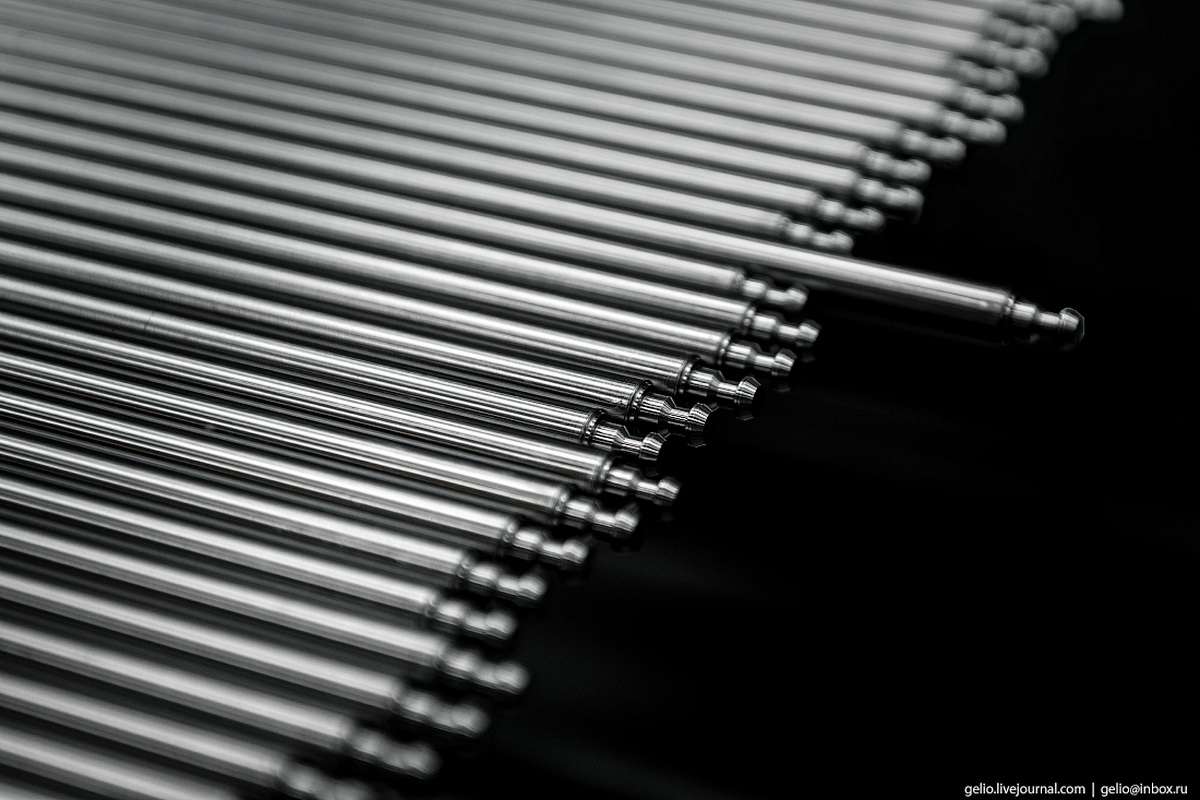

Твэл для водоохлаждаемых реакторов выглядит как тонкая трубчатая оболочка из циркониевого сплава. Его диаметр — 9 миллиметров, а длина — около 4 метров.

производство ядерного топлива для атомной электростанции

Твэл нужен чтобы генерировать тепловую энергию и вызывать саморазогрев урановой таблетки.

производство ядерного топлива для атомной электростанции

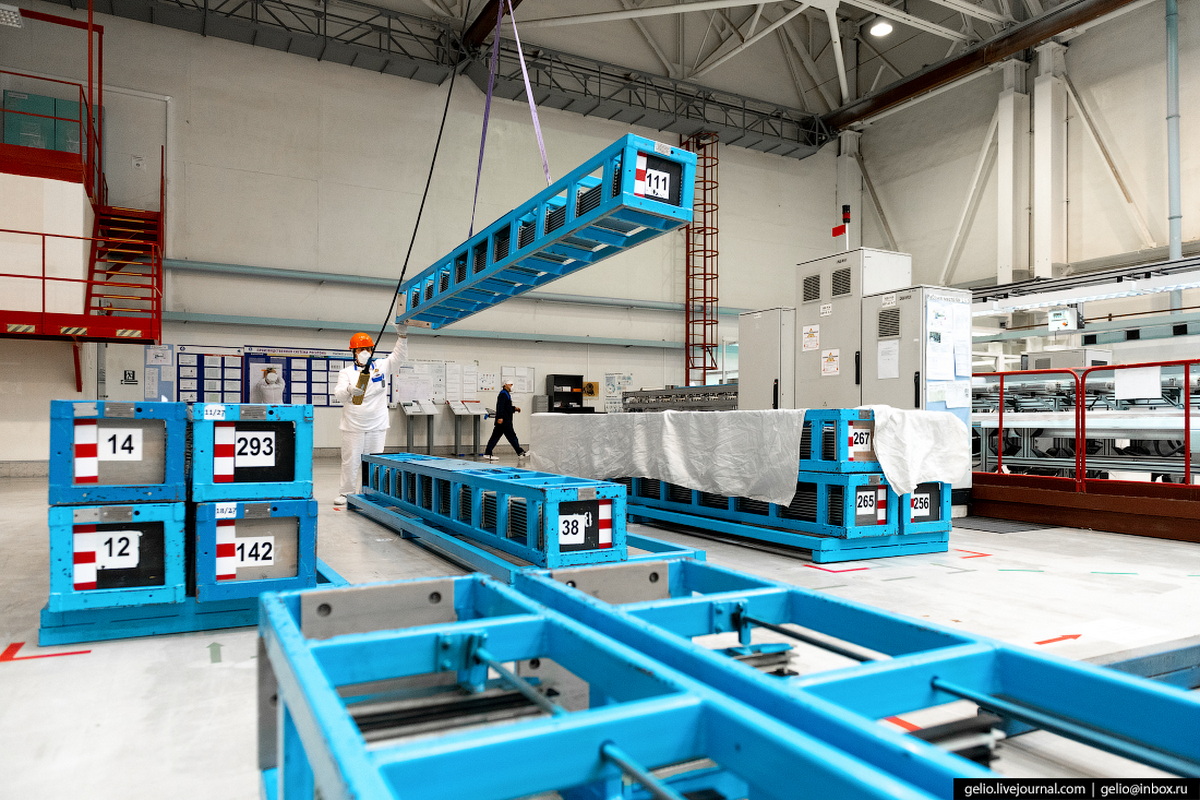

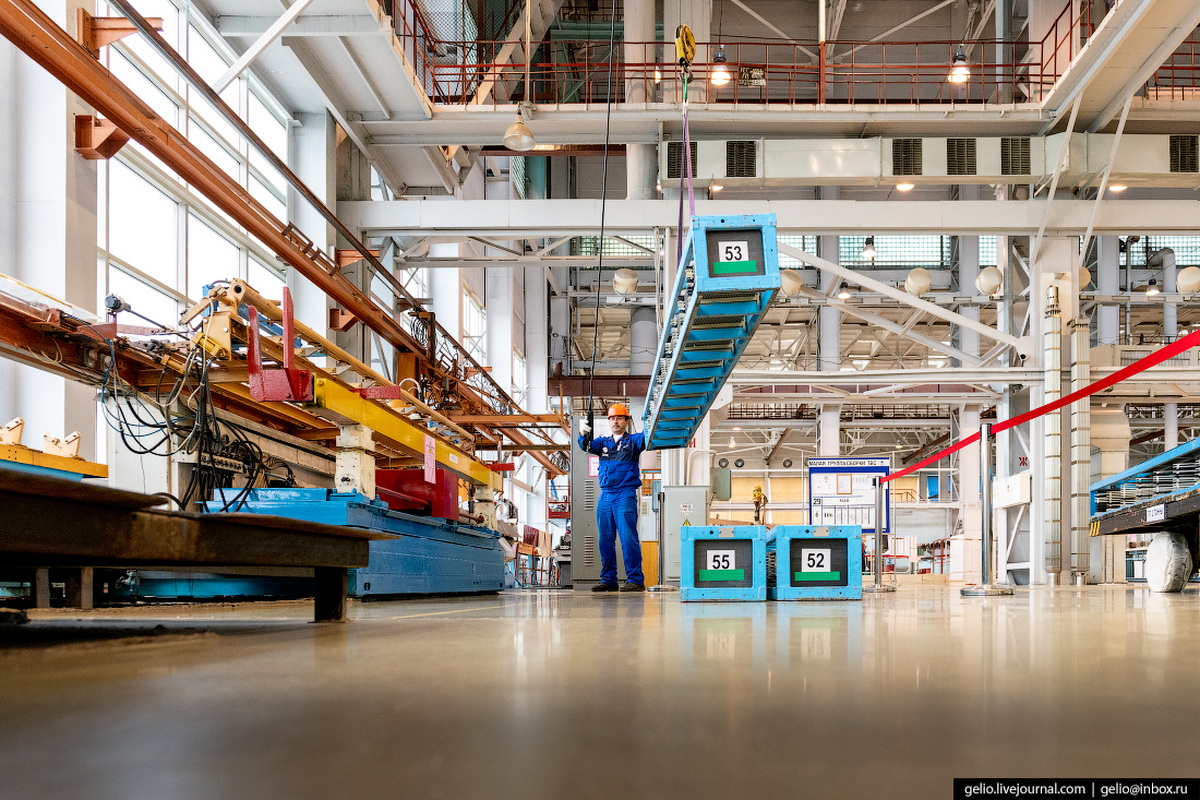

Готовые трубки перемещают в специальных в транспортных контейнерах.

производство ядерного топлива для атомной электростанции

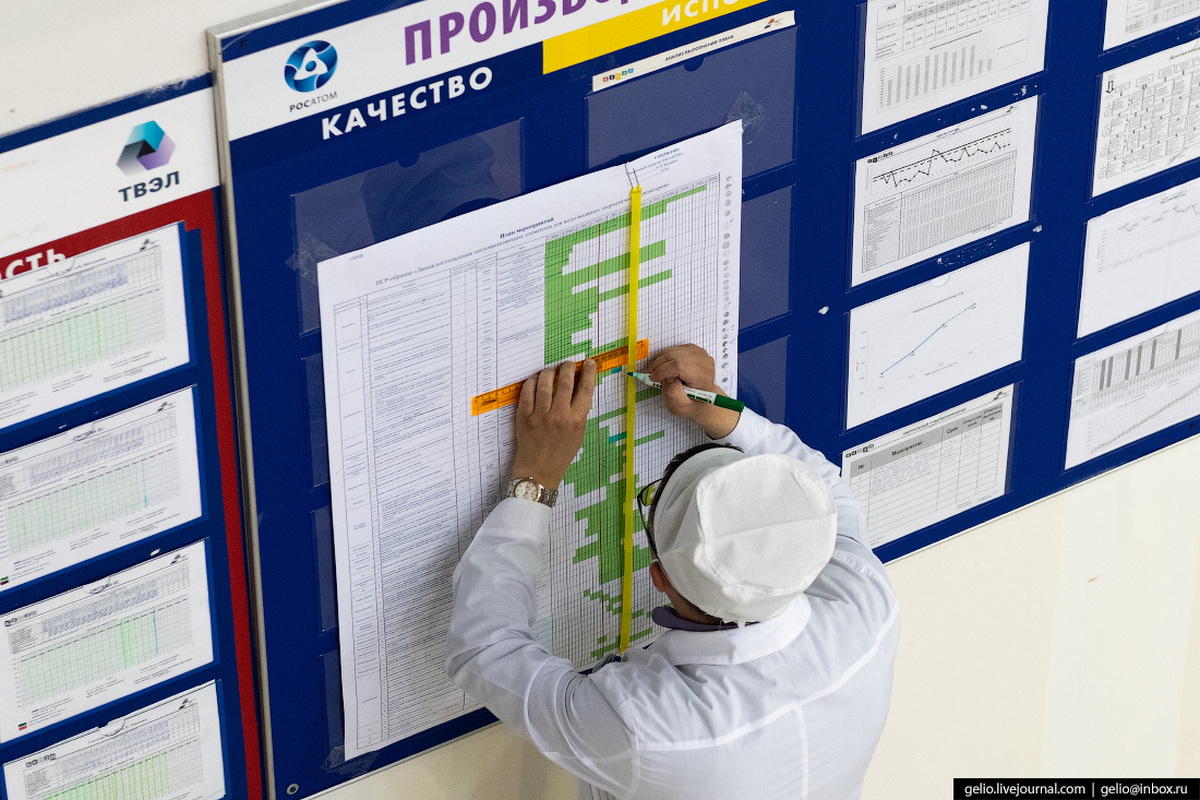

На предприятии действует современная система менеджмента качества. Здесь пристально следят за окружающей средой, безопасность труда и здоровьем сотрудников.

производство ядерного топлива для атомной электростанции

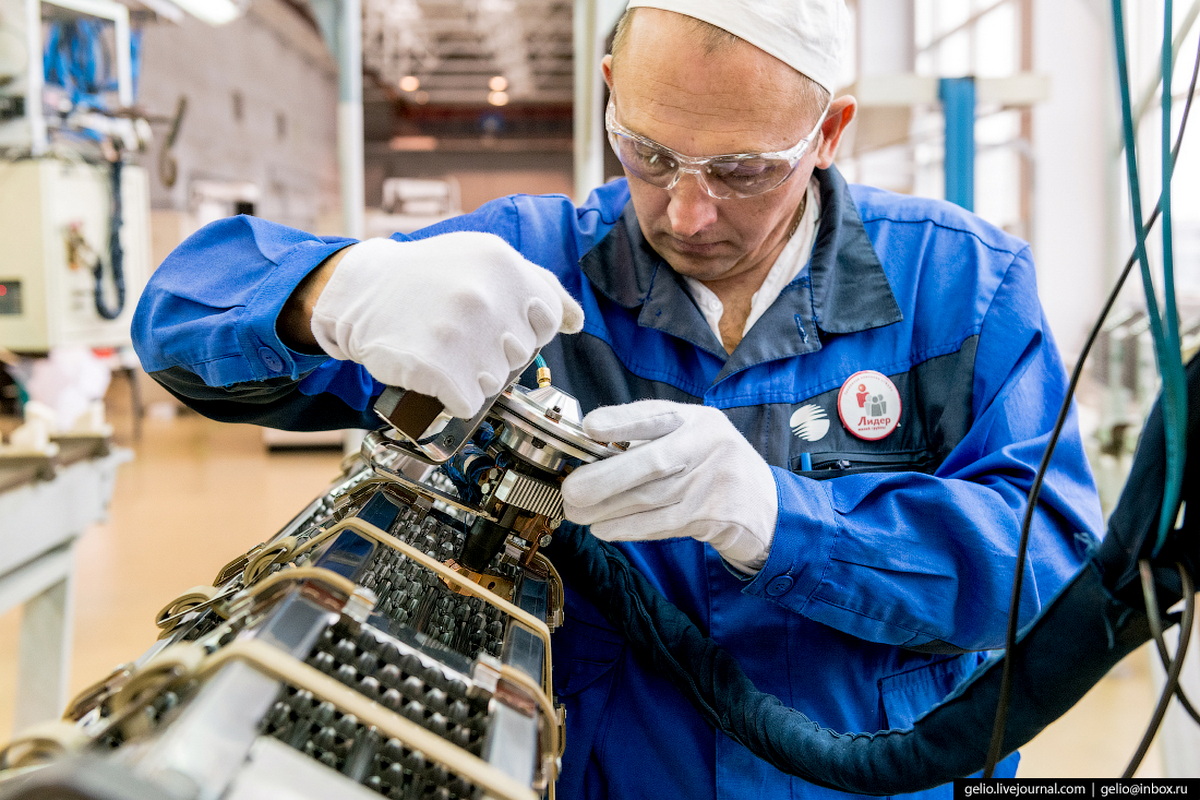

Следующий этап — производство тепловыделяющих сборок (ТВС). Эти работы ведутся на автоматизированных стендах, установленных в линию.

производство ядерного топлива для атомной электростанции

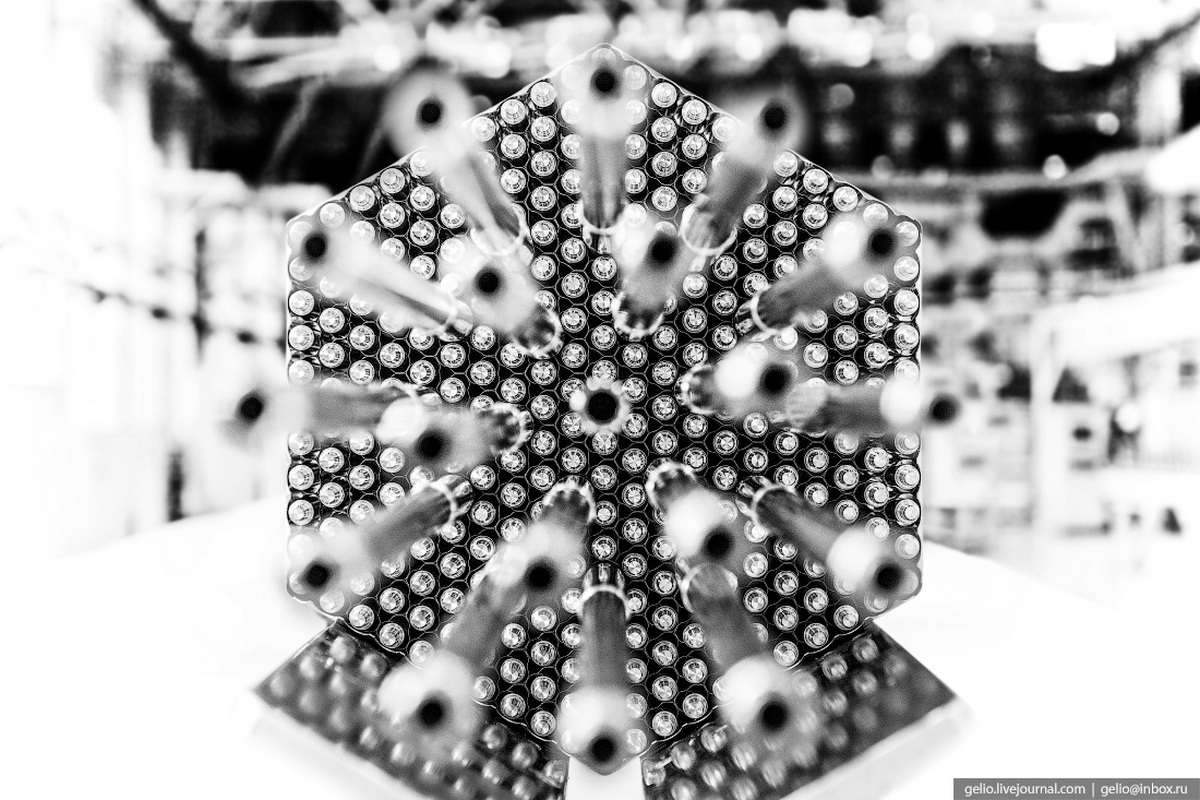

Обычно ТВС имеют форму шестигранника, разные модели отличаются друг от друга конструкцией каркаса и других составляющих.

производство ядерного топлива для атомной электростанции

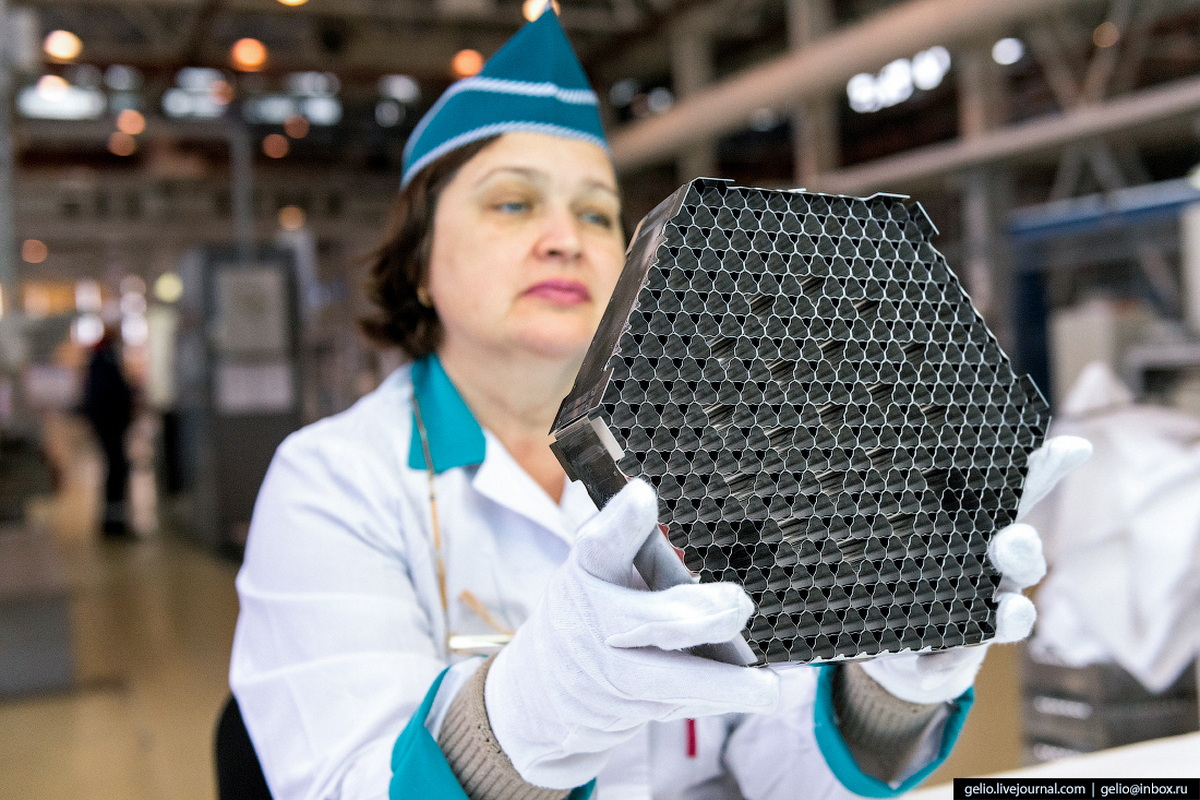

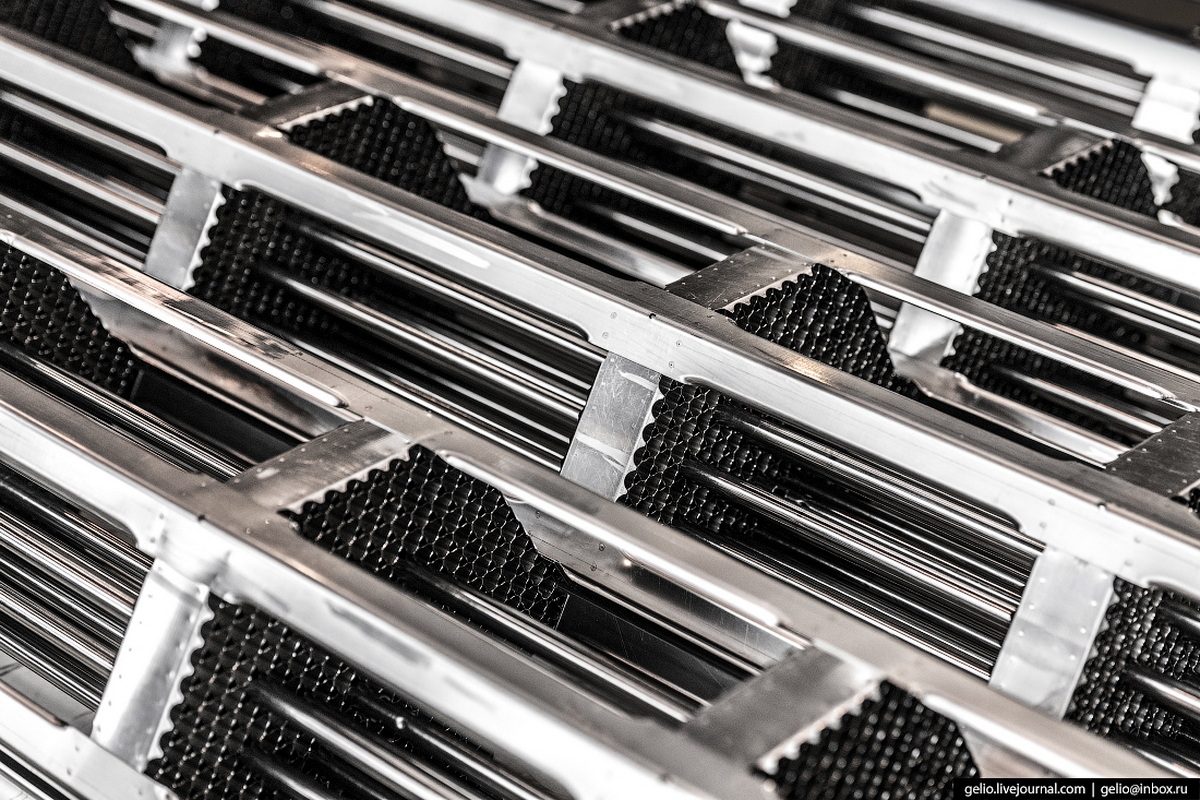

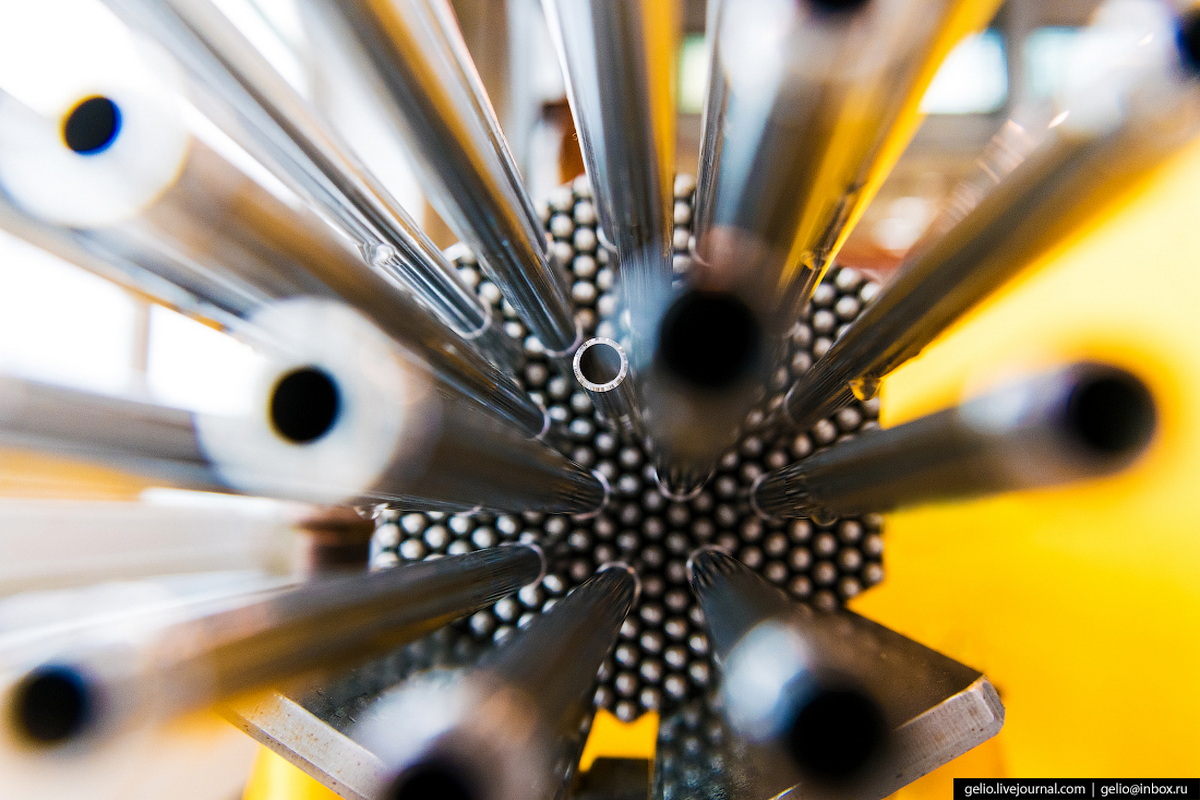

Каналы и дистанционирующие решётки, в которые затем установят «пучок» из 312 твэлов.

производство ядерного топлива для атомной электростанции

Так выглядит процесс сварки каналов и дистанционирующих решёток.

производство ядерного топлива для атомной электростанции

На современной АЭС в активной зоне реактора мощностью 1000 МВт одновременно работает 163 ТВС, содержащих около 50 тысяч твэлов, в которых находится около 80 тонн урана.

производство ядерного топлива для атомной электростанции

Срок службы одной ТВС в реакторе — 4–5 лет. За это время конструкция вырабатывает тепловую энергию, которой достаточно, чтобы получить около 200 миллионов КВт·часов электроэнергии. За месяц столько расходует 1 миллион квартир.

производство ядерного топлива для атомной электростанции

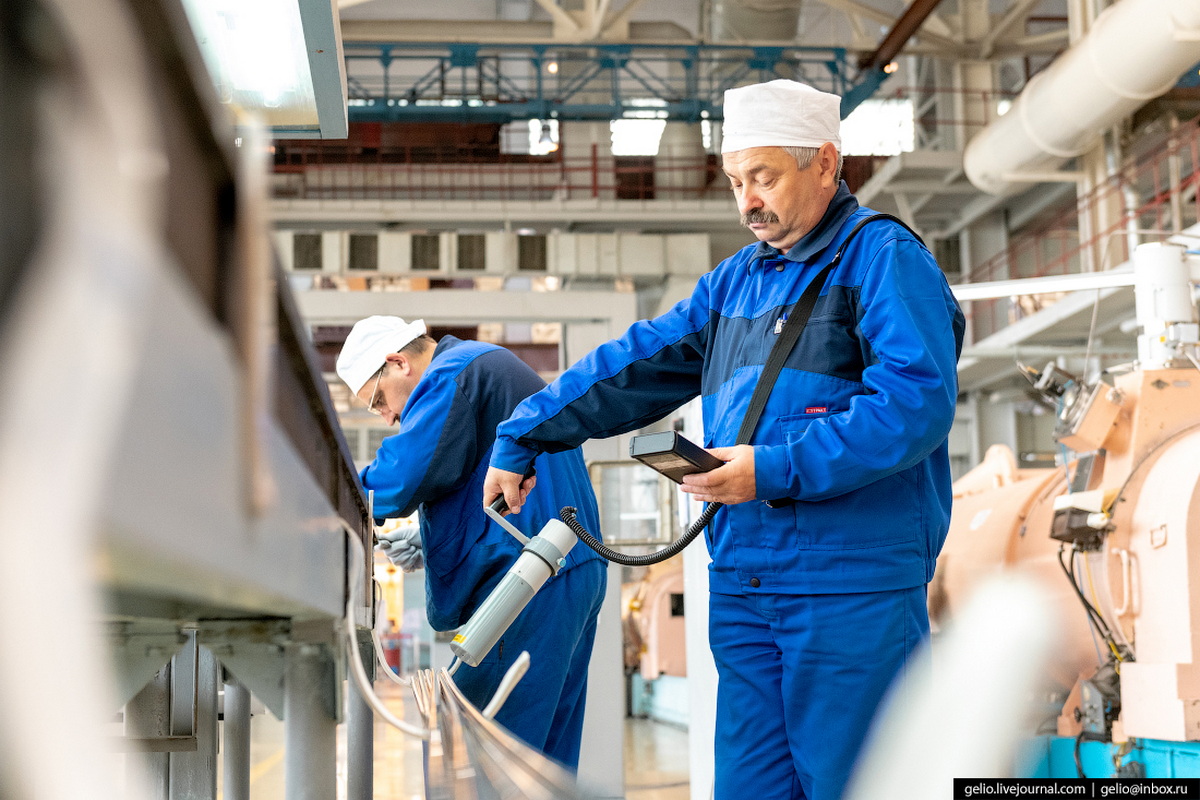

Радиационный контроль — один из обязательных этапов производственного цикла.

производство ядерного топлива для атомной электростанции

После тщательной проверки тепловыделяющие сборки готовы к транспортировке.

производство ядерного топлива для атомной электростанции

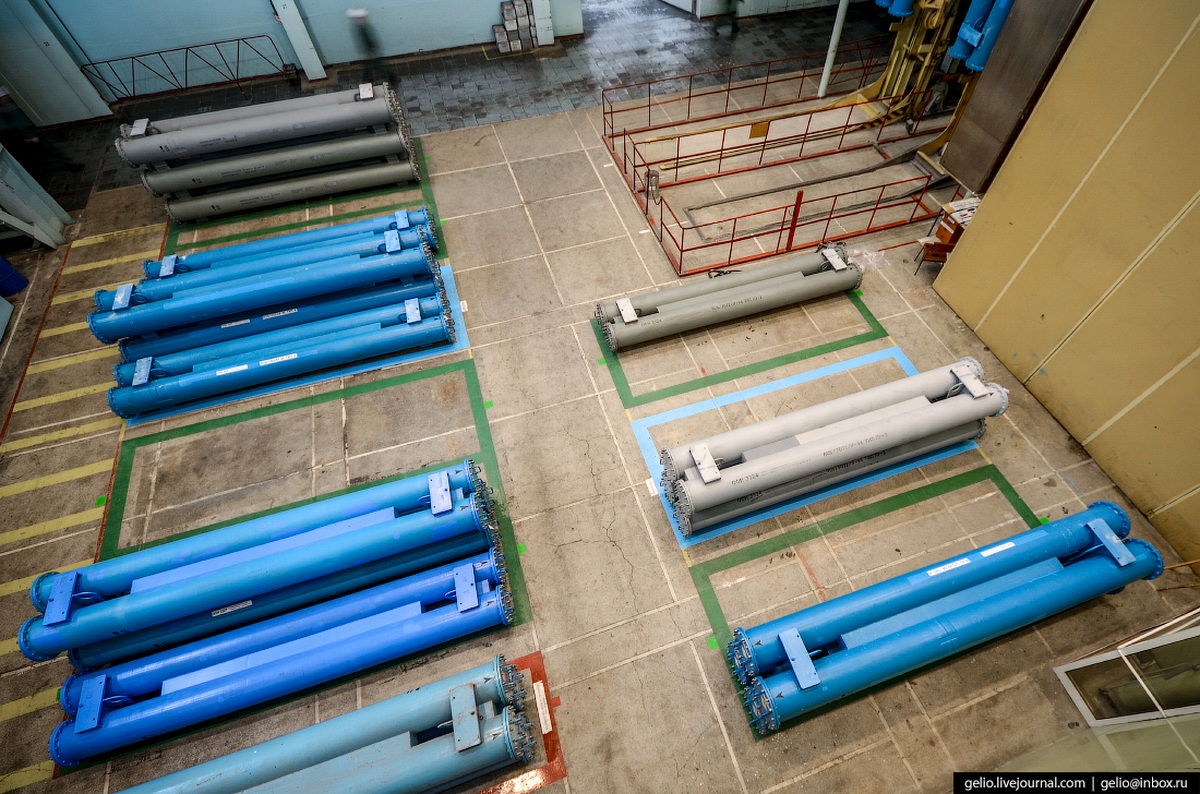

Продукция завода отправляется к потребителям в защищённых контейнерах — по две ТВС в каждом.

производство ядерного топлива для атомной электростанции

Сегодня завод производит тепловыделяющие сборки не только для реакторов ВВЭР–1000 и ВВЭР–1200 российского дизайна, но и для энергоблоков PWR, которые активно используются на западе. На ядерном топливе, изготовленном на НЗХК, работают АЭС в Болгарии, Украине, Индии, Иране, Китае и Швеции, а скоро должны начаться поставки в США.
