Для перекрывания транспортируемой среды и управления потоками в инженерных и технологических системах используют затвор поворотный дисковый. Он имеет запорный орган в форме диска и востребован при сниженных требованиях к герметичности и малых давлениях перемещаемых веществ.
Особенности исполнения и монтажа
Ассортимент компании «Сантехкомплект» включает затворы поворотные производства DANFOSS, Tecofi, Genebre и «СИТАЛ» диаметром от 25 до 1200 мм. В зависимости от модели они рассчитаны на давление 10, 16 и 25 атм. и температуру транспортируемой среды в интервале от -40 °C до +200 °C. Затворы поворотные дисковые предназначены:
- для сетей отопления и водоснабжения;
- для технологических трубопроводов в химической, пищевой и других отраслях промышленности;
- для насосно-перекачивающих станций;
- для систем вентиляции и кондиционирования.
Функции перекачиваемых сред могут выполнять сжатый воздух, воду и слабоагрессивные вещества в жидком и газообразном состоянии.
Корпус арматуры изготавливают из ковкого чугуна, а диск — из чугуна с шаровидным графитом или нержавеющей стали. В качестве уплотнителей используют синтетическую резину, силикон, фторопласт или нитрил. Для защиты корпус покрывают специальным эпоксидным составом, который предохраняет затворы поворотные дисковые от появления коррозии и продлевает срок службы.
Конструкция трубопроводной арматуры предусматривает наличие резьбовых или центрирующих проушин, или двойных фланцев. Тип крепежных элементов определяет особенности монтажа затворов. К примеру, модели с двойными фланцами и резьбовыми проушинами можно устанавливать на концах трубопроводных систем. Модели арматуры марки «СИТАЛ» с облегченным корпусом фиксируются с помощью сварки.

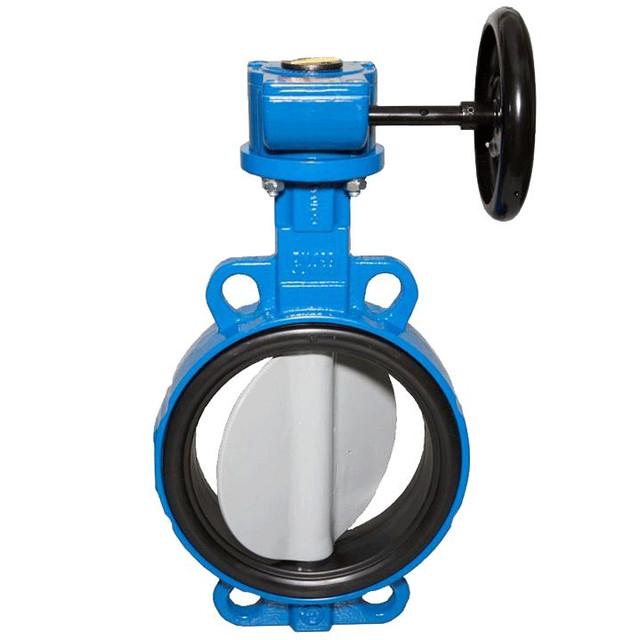

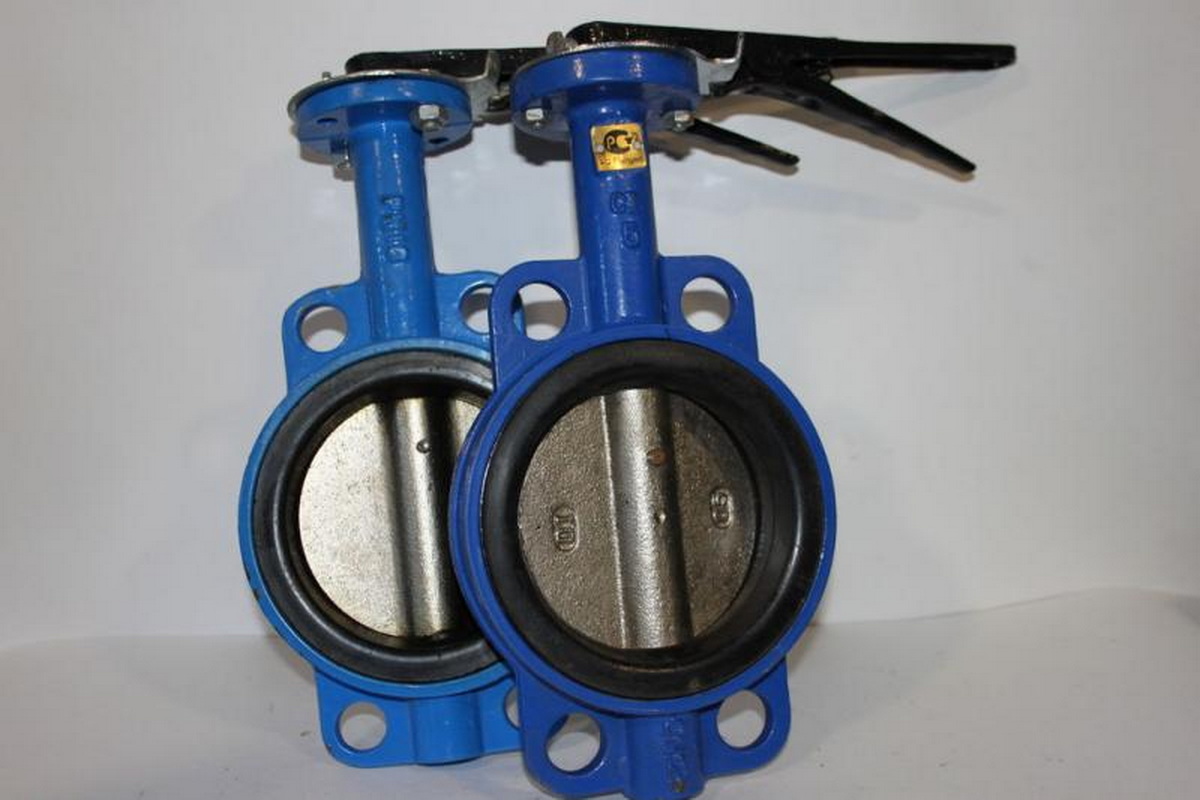

Затворы поворотные дисковые представлены устройствами с ручным и механическим управлением. В первом случае изделия комплектуются рукояткой или редуктором. При механическом управлении поворот запорного элемента осуществляется под воздействием пневматического или электрического привода. Рукоятку устанавливают на моделях малых диаметров, а устройства значительных размеров комплектуются редуктором или приводом, которые обеспечивают создание усилия для смещения перекрывающего диска.
Преимущества применения
Затворы поворотные дисковые могут устанавливаться в трубопроводах больших диаметров и не имеют зон, где накапливаются загрязнения и посторонние частицы. Для них также характерно:
- простота монтажа и эксплуатации;
- малая масса и строительная длина;
- возможность быстрой замены изношенных уплотнений и минимальная трудоемкость других ремонтных работ.
Основной недостаток таких устройств — значительные потери напора, которые обусловлены расположением запорного элемента в проходе корпуса. Повышение герметичности достигается благодаря использованию уплотнений с подвижной конструкцией из специальных материалов.
Помимо затворов дисковых компания «Сантехкомплект» предлагает широкий ассортимент запорной и регулирующей арматуры производства BROEN, DANFOSS, Tecofi и других известных брендов. Разнообразие инженерного оборудования и материалов позволяет подобрать все необходимое для монтажа, реконструкции и ремонта систем жизнеобеспечения любых зданий.
